Analys av skäl och lösningar för den hydrauliska cylinderns självförstärkning i det hydrauliska systemet?

Införa

Hydraulcylindrarär vanligt använda ställdon i hydrauliska system. Deras operativa stabilitet påverkar direkt hela systemets prestanda. Idag, låt oss diskutera vanliga problem med hydraulisk cylinderoperation. Varför sänker de ofta på egen hand när de är låsta? Låt oss först diskutera strukturen och arbetsprincipen för hydrauliska cylindrar.

1. Hydraulisk cylinderstruktur och arbetsprincip

A hydraulisk cylinderBestår vanligtvis av en bakre ändlock, cylinderfat, kolvstång, kolvmontering och frontlock. För att förhindra oljeläckage från cylindern eller från högtryckskammaren till lågtryckskammaren installeras tätningar mellan cylinderfatet och ändlocket, kolven och kolvstången, kolven och cylinderfatet och kolvstången och den främre kapslingen. En dammskydd är också installerad på utsidan av frontendlocket. För att förhindra att kolven slår cylinderhuvudet när den snabbt dras till slutet av dess stroke, installeras en buffertenhet i slutet av den hydrauliska cylindern. En avgasanordning kan också krävas.

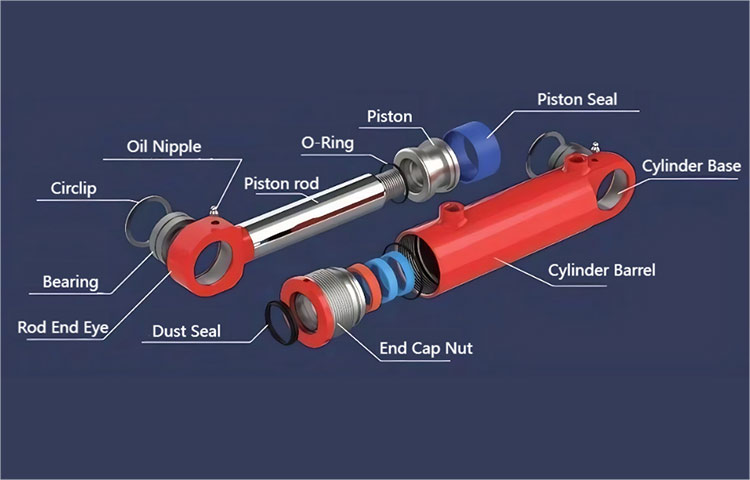

alt. Hydraulcylinderstruktur

2. Allmän hydraulisk cylinderkrets

I ett hydrauliskt system, när en hydraulisk cylinder sträcker sig till en viss längd, behöver den inte längre röra sig och behöver bara hållas i en viss position under en viss tid. Vid denna tidpunkt kan en riktningskontrollventil eller hydrauliskt lås användas för att hålla cylindern på plats. Den allmänna hydrauliska kretsen är som följer:

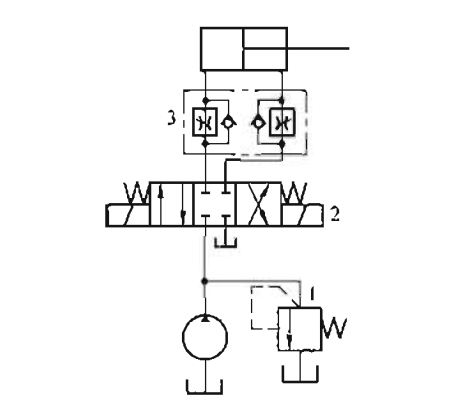

Alt.Hydraulic Cylinder Circuit

3. Analys av orsakerna till att den hydrauliska cylindern sjunker automatiskt

Kolvstången påhydraulisk cylinderdras tillbaka under verkan av extern kraft. Enligt strukturen och arbetsprincipen för den hydrauliska cylindern kan vi analysera att det grundläggande skälet till tillbakadragningen av den hydrauliska cylindern är att volymen av den hydrauliska oljan i den stavlösa kammaren har minskat. De möjliga orsakerna till minskningen av volymen av den hydrauliska oljan i den stavlösa kammaren är orsakerna till att den hydrauliska cylindern sjunker automatiskt:

(1) Internt läckage av den hydrauliska cylindern. Oljan i den stavlösa kammaren i den hydrauliska cylindern rinner in i stångkammaren genom kolvtätningen.

(2) Läckage vid den bakre änden av den hydrauliska cylindern. Den hydrauliska oljan i den stavlösa kammaren läcker till utsidan genom bakre ändskyddet. Detta är ett yttre läckage och är lätt att kontrollera.

(3) Den hydrauliska oljan i den stavlösa kammaren rinner bort genom oljeporten. Detta kan delas upp i flera situationer:

a) Oljeläckage från oljeportrörets led eller hydrauliska oljelör. Detta är också ett externt läckage och är lätt att kontrollera.

b) I kretsen med hjälp av det reverserande ventilneutrala låset kan den vändningsventilen inte returneras helt till det neutrala läget, eller den neutrala tätningen kan vara dålig.

c) I kretsen med det hydrauliska låset kan den hydrauliska låsringen skadas eller den reverserande ventilneutrala läget kan väljas felaktigt. (4) Oljeläckage från den hydrauliska cylindertrumman betraktas också som yttre läckage, vilket är lätt att observera och möjligheten är i allmänhet mycket liten.

4. Lösning

(1) Internt läckage av den hydrauliska cylindern kan orsakas av åldrande av tätningsringen. Tätningsringen måste bytas ut eller en mer rimlig tätningsstruktur måste omarbetas.

(2) Detsamma gäller för läckage av den bakre ändskyddet på den hydrauliska cylindern. Tätningen måste bytas ut eller en mer rimlig tätningsstruktur måste omformas.

(3) När oljeläcken läcker olja, kontrollera om den fogtätningsringen är skadad. Byt ut tätningen eller byt ut fogen.

(4) I kretsen med hjälp av det vändningsventilens mittlås är mitttätningen inte bra. I allmänhet orsakas det av oljefläckar eller andra föroreningar som får ventilkärnan att inte röra sig på plats, eller fjädern är fast eller trasig, vilket gör att den inte kan återgå till mittläget. Professionell personal måste reparera eller byta ut vändningsventilen. Om tryckunderhållskravet är relativt högt kan du överväga att ersätta det hydrauliska låset.

(5) I kretsen som är låst av hydrauliskt lås kan den neutrala funktionsventilen med stängda portar A och B inte användas, eftersom stängningen av portar A och B kan orsaka att den hydrauliska kontrollens envägsventil fortfarande öppnas i båda riktningarna och inte spelar låsrollen. Dessutom kan det hydrauliska låsfjäderbrottet eller föroreningarna också göra att det hydrauliska låset inte kan vara helt stängt, vilket resulterar i läckage.

Sammanfattning

Hydraulcylindrarär kritiska ställdon i hydrauliska system, och deras stabilitet är avgörande för systemprestanda. En vanlig fråga är den oönskade självförstärkningen av hydrauliska cylindrar när de är låsta i läge. Detta problem uppstår på grund av inre eller yttre läckage, såsom tätningsfel i cylindern, läckage i slutskyddet eller hydraulisk olja som flyr genom oljeporten. Dessutom kan felaktig funktion av riktningskontrollventiler eller hydrauliska lås - till exempel ofullständig neutral positionering, tätningslitage eller felaktigt ventilval - bidra till problemet. Lösningar inkluderar att ersätta skadade tätningar, reparera eller ersätta felaktiga ventiler, säkerställa korrekt val av hydrauliskt lås och upprätthålla systemrenlighet för att förhindra förorening. Att ta itu med dessa faktorer säkerställer tillförlitlig hydraulcylinderdrift och förhindrar oavsiktlig rörelse.
