Hur väljer jag ventilblock?

Deventilblockär en nyckelkomponent i hydrauliska system och industriella vätskekontrollsystem. Rättigheten i urvalet är direkt relaterad till systemets prestanda, tillförlitlighet och ekonomi. För att förbättra arbetseffektiviteten och minska kostnaderna bör vi lära oss hur du korrekt väljer ventilblocket.

1. Förklara syftet med ventilblocket i utrustningen eller enheten

Bestäm arbetsförhållandena för ventilblocket, egenskaperna för det tillämpliga mediet, arbetstrycket, arbetstemperaturen och drifts- och kontrollmetoden. Innan vi väljer ventilblocket måste vi först förstå våra applikationskrav. Vad är vätskans temperatur och tryckområde? Hur stor är flödeshastigheten? Det här är allt vi behöver tänka på.

2. Välj rätt ventilblocktyp

Enligt systemkraven väljer du rätt ventilblocktyp, till exempel ett enda huvudventilblock, ett dubbelhuvudventilblock eller ett flerhuvudventilblock. Vanligt använda ventiltyper i hydrauliska system inkluderar tvåvägs patronventilblock, integrerade ventilblock, etc.

3. Design och strukturell optimering

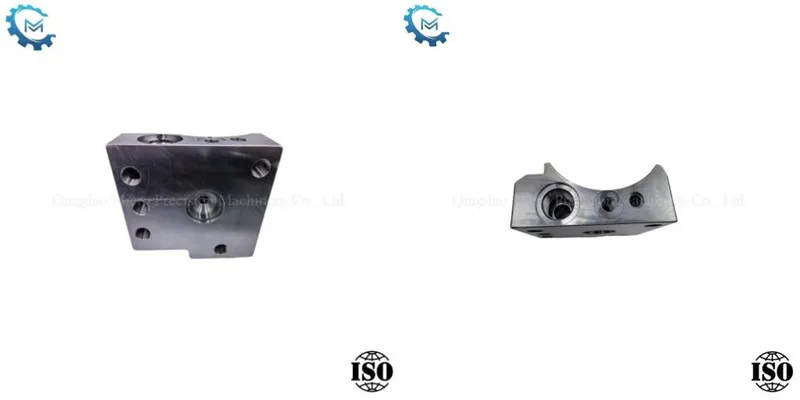

Utseende och storlek: Theventilblockär i allmänhet en rektangulär hexahedron, och det kan också vara cirkulärt med tanke på installationsutrymmets begränsning.

Kanaldesign: Diametern på huvudkanalen bör bestämmas baserat på flödeshastigheten och flödeshastigheten. Tryckkanalens flödeshastighet får inte överstiga 8 m/s, och flödeshastigheten för returoljekanalen får inte överstiga 4 m/s.

Bearbetning och anslutning: För att minska flödesmotståndsförlusten kan huvudkanalen anta en partiell genomgångsdesign; Komplexa kanaler bör undvikas så mycket som möjligt för att förenkla behandlingen.

Gränssnittstypen och storleken på ventilblocket bör också övervägas, och det bör matcha gränssnittet mellan oljeröret, oljepumpen, ställdonet etc. ansluten till den. Till exempel finns det många specifikationer för vanliga gängade gränssnitt, och anslutningen bör vara snäv för att förhindra läckage.

4. Tänk på materialval

Materialvalet av ventilblocket beror på vätskans egenskaper och arbetsmiljöns förhållanden. Vanliga material inkluderar gjutjärn, rostfritt stål, plast, etc. Se till att det valda materialet är korrosionsbeständigt, högtemperaturbeständigt och slitbeständigt för att säkerställa tillförlitligheten för ventilblocket vid långvarig användning.

5. Installationsmetod

Installation av plattstyp, staplingsinstallation, etc. Om utrustningen är utrymmebegränsad kan den vara mer lämplig för ett kompakt stapling av installationsventilblock.

6. Funktionella krav

Oavsett om det är ett system som används för olika funktioner som riktningskontroll, tryckkontroll eller flödeskontroll, är det nödvändigt att välja ett ventilblock med motsvarande funktion.
