Oljetätning RS-serien

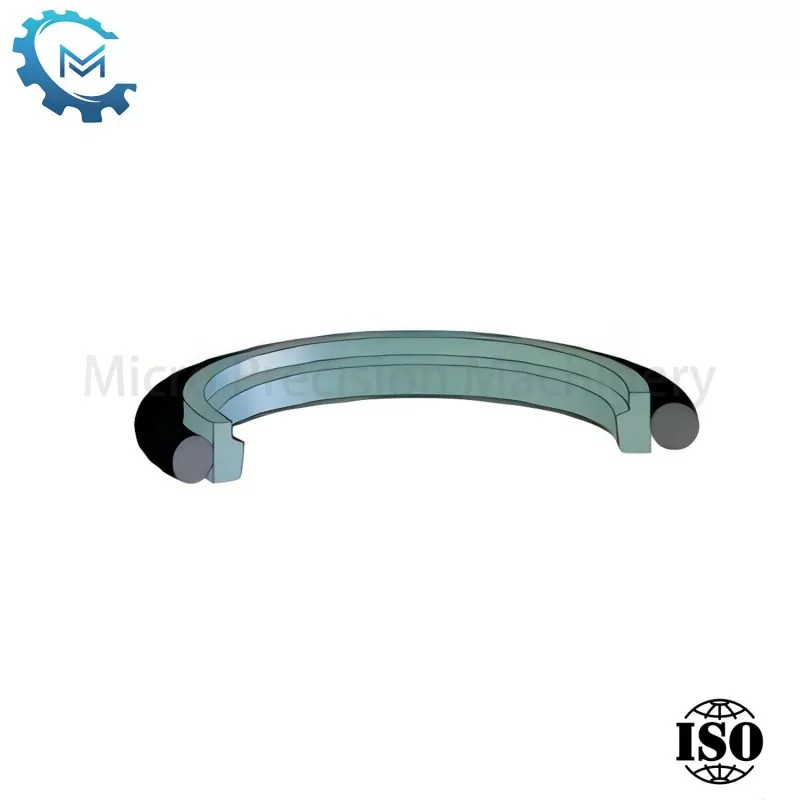

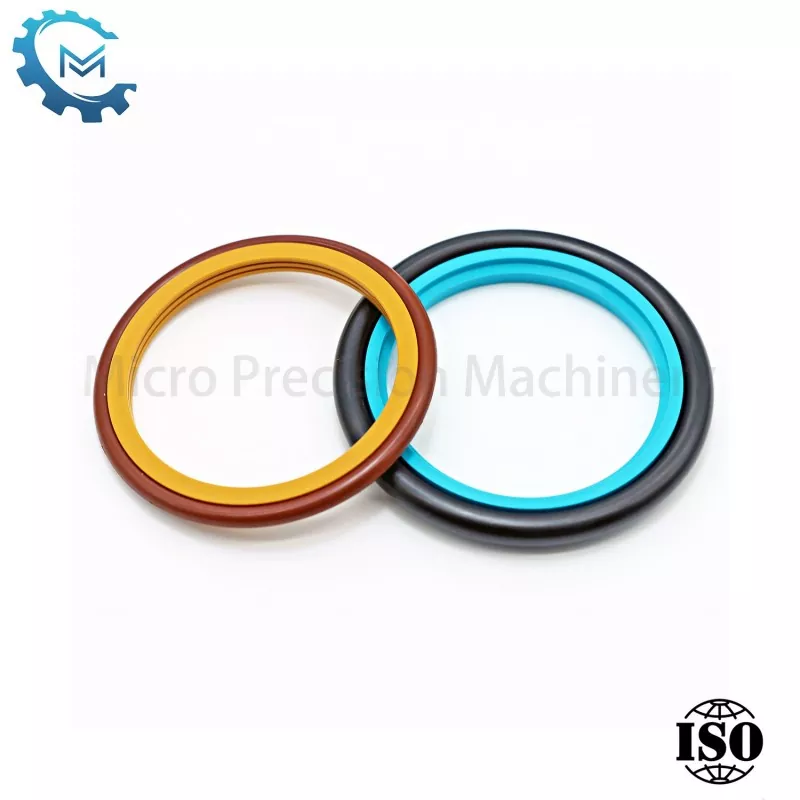

Oljetätning RS-serien, även känd som kolvstångens envägstätningsring, består av en antislitagefylld polytetrafluoreten PTFE-ring och en gummitätningsring av O-typ. Ringen av O-typ ger elasticitet för att kompensera för slitaget på PTFE-stegringen och har endast en envägs tätningseffekt.

Skicka förfrågan

Produktbeskrivning

Enkelverkande tätningar för kolvstänger i hydraulcylindrar är avgörande komponenter. Dessa tätningar är utformade för att förhindra vätskeläckage i en riktning. De fungerar genom att skapa en tät barriär mellan kolvstången och cylinderhuset.

Korrekt installation och underhåll av dessa tätningar är avgörande. Regelbunden inspektion för slitage och skador hjälper till att säkerställa att hydraulcylindern fungerar smidigt och utan vätskeförlust. När den fungerar korrekt bidrar enkelverkande kolvstångstätningar till den totala prestandan och tillförlitligheten hos den hydrauliska utrustningen.

Produktparametrar:

Spårytans egenskaper:

Avsluta	Rtmax (um)	Ra (um)
SlidingSurface	≤2,5	0,05 - 0,3
GrooveBottom	≤6,3	≤1,6
GrooveSide	≤15	≤3


Axeldiameter	Bottendiameter	Bredd	Rundade hörn	Smax*			O-ring
Df8/h9	D1 H9	L+0,2	r	10 MPa	20 MPa	40Mpa	d1
3-7,9	D+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7,3	3.2	0.6	0.40	0.25	0.15	2.62
19-37,9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15,1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
＞1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
