Bör lättnadsventilen installeras före eller efter kontrollventilen?

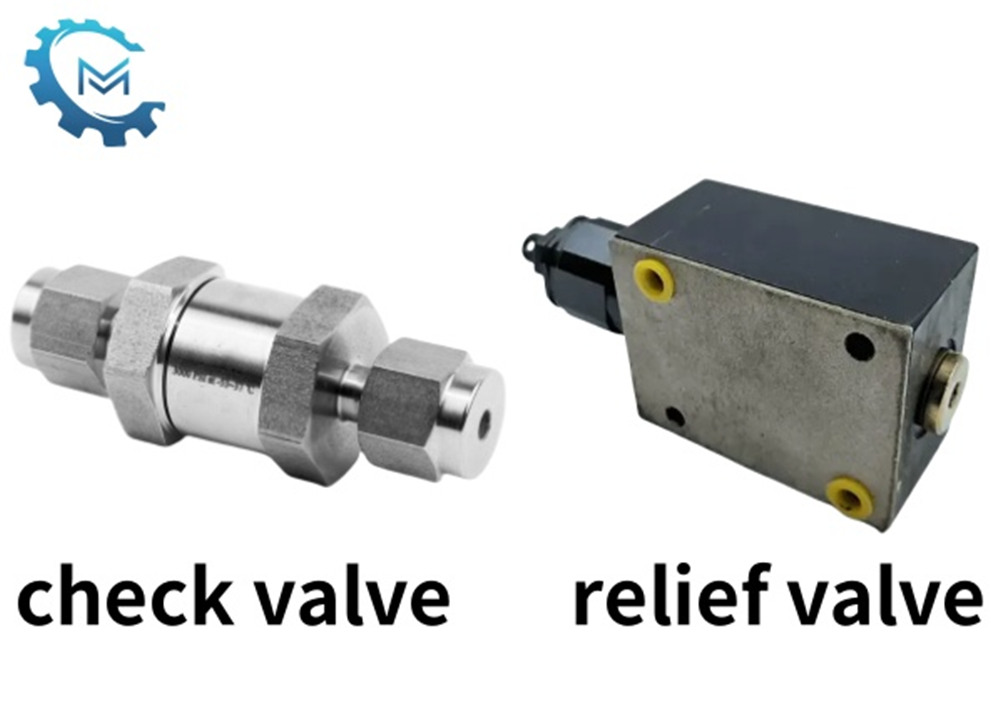

Som tillverkare av hydraulisk utrustning tänker vi ofta på installationsordningen för avlastningsventiler och kontrollerar ventiler när vi utformar hydrauliska system. Båda ventilerna spelar en viktig roll i hydrauliska system. Avlastningsventilen används huvudsakligen för att skydda systemet från skador orsakade av överdrivet tryck, medan kontrollventilen används för att förhindra det omvända oljeflödet.

Varför är lättnadsventilen ofta uppströms omKontrollera ventilen?

När avlastningsventilen används som huvudtrycksventilen för systemet är den vanligtvis ansluten parallellt vid utloppet av hydraulpumpen och före kontrollventilen. Vid denna tidpunkt övervakar och begränsar avlastningsventilen direkt pumpens utgångstryck för att förhindra överdrivet tryck orsakat av plötsliga belastningsförändringar eller systemblockering och skydda pumpens och rörledningens säkerhet. Denna järnregel härleds från kärnsäkerhetslogiken i det hydrauliska systemet: Tryckoljeutgången med oljepumpen kan endast ange ställdonkretsen som styrs av kontrollventilen efter att ha passerat avlastningsventilen. Denna layout säkerställer att när systemtrycket överskrider inställningsvärdet kan avlastningsventilen omedelbart vägleda överskottsflödet tillbaka till oljetanken för att undvika trycköverskridande som skadar rörledningar eller komponenter.

Undantag för speciella situationer

Under vissa arbetsförhållanden måste överflödesventilen placeras efter kontrollventilen. I en hydraulisk låskrets krävs till exempel en oberoende överflödesventil bakom låsanordningen bestående av två hydrauliskt kontrollerade kontrollventiler. Denna design säkerställer inte bara tillförlitlig låsning av ställdonet, utan kan också självständigt kontrollera slagtrycket vid låsning.

Ett annat exempel är oljeförsörjningskretsen för vissa ackumulatorer. När det är nödvändigt att skydda nedströmskomponenterna i ackumulatorn måste överflödesventilen installeras efter kontrollventilen. För närvarande kan kontrollventilen förhindra att ackumulatorenergin flyter tillbaka, medan den efterföljande överflödesventilen övervakar arbetskammartrycket hela tiden och bildar en dubbel skyddsmekanism.

Slutsats

Som enventilblockTillverkare, vi är väl medvetna om att det korrekta valet av installationssekvensen för lättnadsventiler och kontrollventiler är avgörande för den stabila driften av det hydrauliska systemet och skyddet av komponenter. När vi utformar ett hydrauliskt system kommer vi omfattande att överväga balansen i hela det hydrauliska systemet baserat på systemets specifika behov och applikationsscenarier och välja installationssekvensen korrekt för att säkerställa att det hydrauliska systemet kan fungera säkert och effektivt.
