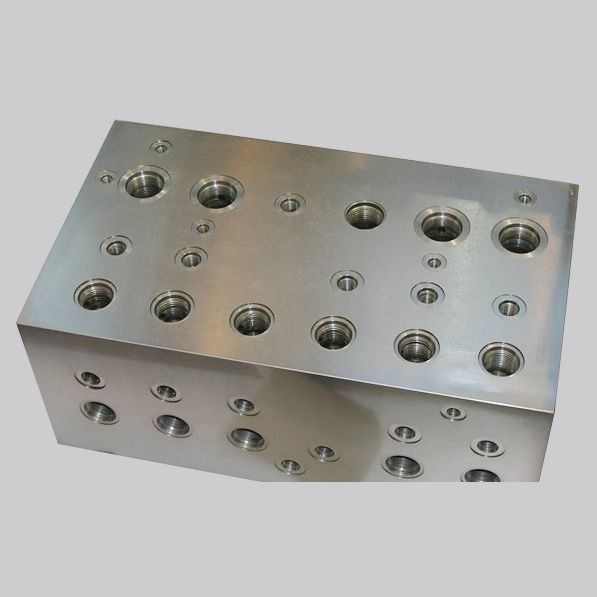

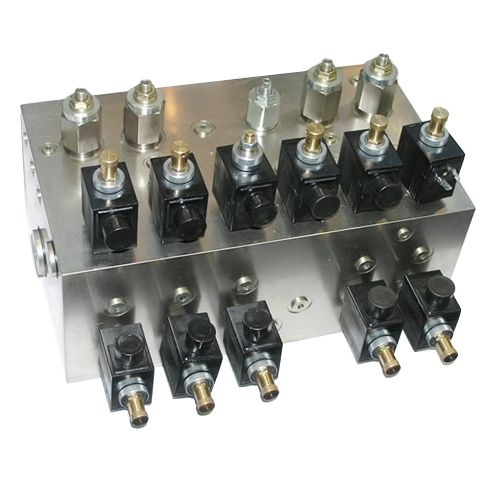

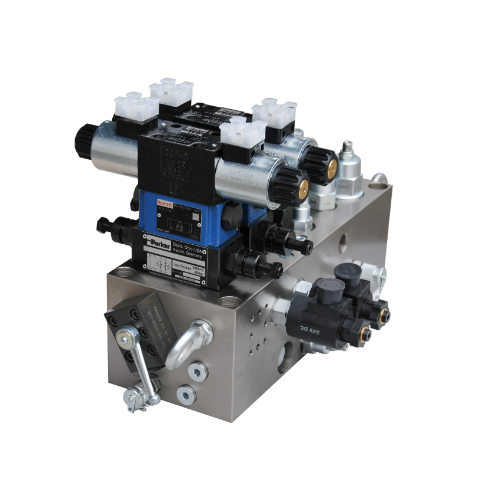

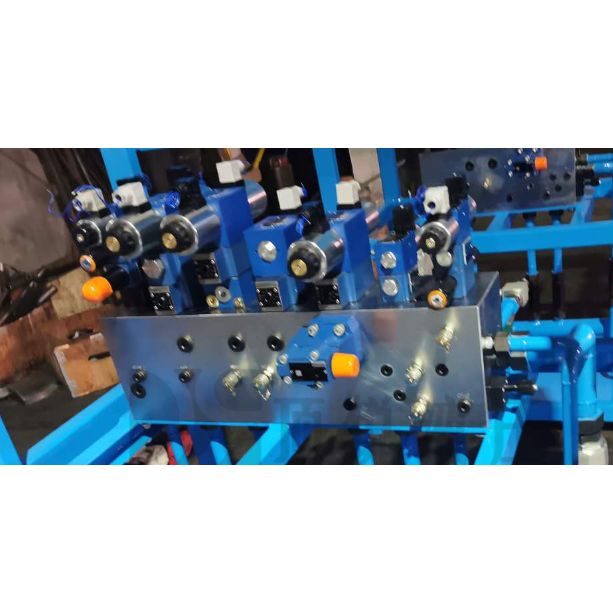

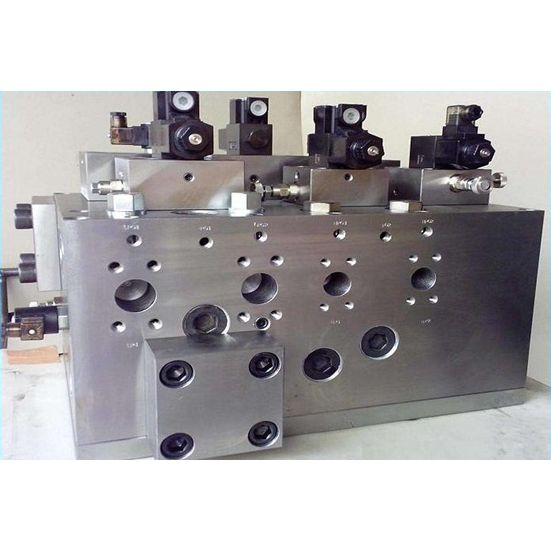

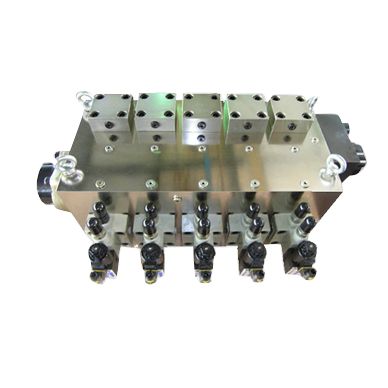

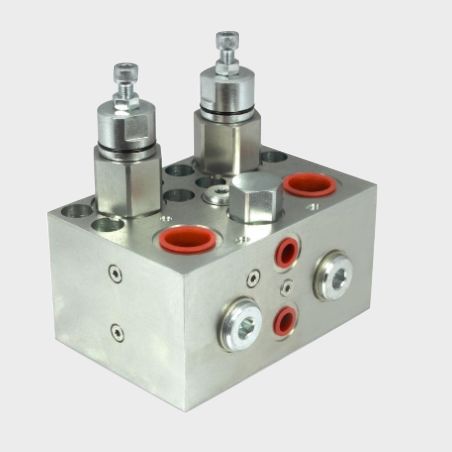

Hydraulstationsventilblock

Det hydrauliska stationsventilblocket är en automatiseringskomponent som drivs av tryckolja. Det styrs av tryckoljan på tryckfördelningsventilen. Den används vanligtvis i kombination med den elektromagnetiska tryckfördelningsventilen och kan användas för att fjärrstyrning av på och av av olje-, gas- och vattenledningssystemen för vattenkraftstationer. . Kärnkomponenten i den hydrauliska ventilen är hydraulventilblocket, som spelar en viktig roll för att kontrollera riktningen, trycket och flödet av vätskeflöde i den hydrauliska ventilen. Användningen av hydraulventilblock förenklar inte bara utformningen och installationen av det hydrauliska systemet, utan underlättar också integrationen och standardiseringen av det hydrauliska systemet, vilket är fördelaktigt för att minska tillverkningskostnaderna och förbättra noggrannheten och tillförlitligheten.

Material av hydraulstationsventilblock:

20# stål, 35 smidd stål, 45# stål, Q355D, gjutjärn, aluminium, etc. Materialet i det hydrauliska ventilfästelementet kräver feldetektering och kan användas efter testet.

Alla skruvhål på det hydrauliska ventilblocket bör ha noggrannhetskrav. Generellt väljs 7H. Bearbetningsnoggrannheten för monteringshålet i den gängade patronventilen bör uppfylla kraven i produktprovet. Råheten i monteringshålet i patronventilen är RA0.8. Dessutom finns det också dimensionell tolerans och geometriska toleranskrav. Ytråheten hos 0-ringsspåret är RA1.6, och ytråheten för den allmänna flödeskanalen är RA12.5.

Högtrycksventilblocket är bäst tillverkat av 35 smidd stål. Det allmänna ventilblocket är tillverkat av A3 -stål eller duktilt järn. Vid skärning av ventilblockmaterialet från plattan med gasskärning bör tillräckligt med bearbetningsbidrag lämnas. Det är bäst att klippa ventilblocket tomt smidd och sedan bearbetas. Materialet som används för bearbetning av ventilblocket måste se till att den inre strukturen är tät och inte får ha defekter såsom mellanlagare och trakom. Vid behov bör tomten inspekteras för brister. Gjutjärnblock och större stålblock bör åldras och förbehandlas före bearbetning.

Få ett citat nu

Hydraulisk stationventilblockproduktöversikt

Det hydrauliska ventilblocket är en liten krets under drift. Under användning kommer de olika ventilerna som används i viss utsträckning att kombineras genom oljehålen i ventilblocket. Till exempel använder vi nu ett balansventilblock, som integrerar balansventil, tryckreducerande ventil, envägsventil, vändningsventil och skyttelventil. Det hydrauliska ventilblocket är i viss utsträckning en oberoende hydraulanordning. Den levererar olja enligt kraven i dess köranordning under drift och kontrollerar riktning, tryck och flöde av oljeflödet i viss utsträckning. Den är lämplig för värdmaskinen och den hydrauliska enheten som kan separeras. av olika hydrauliska maskiner.

Motorn på det hydrauliska ventilblocket kommer att driva rotationen i viss utsträckning, så att pumpen kommer att suga olja från tanken och pumpa olja. Detta kommer direkt att konvertera sin mekaniska energi till tryckenergin i den hydrauliska oljan i viss utsträckning. Under operationen justeras den hydrauliska oljan i riktning, tryck och flöde med den hydrauliska ventilen genom det integrerade blocket och sedan överförs till oljecylindern eller oljemotorn på hydraulmaskinen genom den yttre rörledningen, och därmed kontrollerar förändringen av riktningen för hydraulmotorn, storleken och kraften på avloppsbehandlingen, och hastigheten driver olika hastighetsdelar.

Det kompletta systemet för hydraulstationsventilblocket består av följande komponenter:

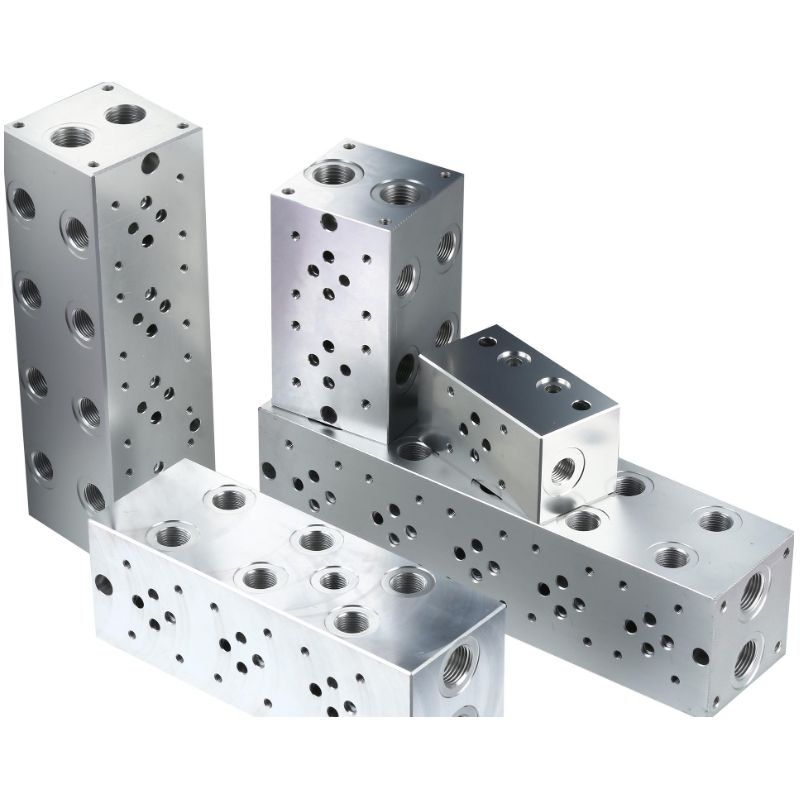

Oljeblock

Bildar husets hölje och tillhandahåller anslutningskanaler, som leder till pilotventilen.

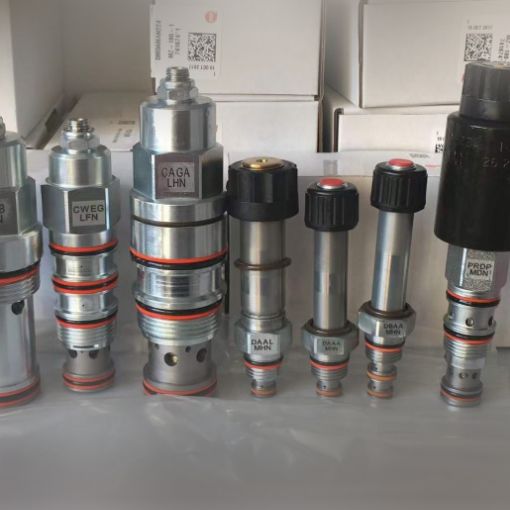

patronventil

Hydrauliskt kontrollerad konventil med två serviceportar och en styrport.

täcka

Det huvudsakliga syftet är att försegla passagen till patronventilen och även tillhandahålla anslutningen oljeledning till pilotventilen.

pilotventil

Miniatyriserade konventionellt utformade riktnings- eller tryckkontrollventiler vars uppgift är att styra patronventiler, helst med standardiserade NG6 -portkonfigurationer

Oljekretsblocket är en samling spridda hydrauliska oljekretsar. Enkelt uttryckt är det hydrauliska blocket ett block som styr arbetet med hydraulisk olja. Vanligtvis producerat av Jinwu måste varje hydraulsystem utformas separat enligt det hydrauliska schematiska diagrammet. Fördelen är att den förenklar installationen, inspektionen, ersättningen och efterföljande underhåll av det hydrauliska systemet. Nackdelen är att konstruktions- och behandlingskraven är hög, kostnaden för en enda bit är hög och den anpassade hydraulstationen är inte lämplig för enstaka och liten satsproduktion.

Enkelt uttryckt är det hydrauliska blocket ett block som styr arbetet med hydraulisk olja.

Konfigurationsformen av hydrauliska komponenter i det hydrauliska systemet antar för närvarande integrerad konfiguration. Den integrerade blockkonfigurationen är att installera en platta hydraulventil på ytan på oljekretsblocket, som har egenskaperna för kompakt struktur och enkelt underhåll. För ett hydrauliskt system som består av flera baskretsar grupperas de grundläggande hydrauliska kretsarna i allmänhet enligt sammansättningen av utrustningsenheten, och varje grupp motsvarar ett oljekretsblock. Vid utformningen av oljekretsblocket kommer en liten övervakning att leda till fel i design och tillverkning. Därför är det särskilt viktigt att välja en professionell designprogramvara för att designa oljekretsblock.
