Guidring av MPMDS -serien

Guidring, även kallad en stödring, är en del som används på kolven eller kolvstången av en hydraulcylinder eller en gascylinder för att stödja kolvens eller kolvstången. Det kan förhindra kolv eller kolvstång från direktkontakt och friktion med cylinderkroppen under rörelse och skydda cylinderkroppen och kolven eller kolvstången från skador. Det vanligt använda materialet för styrringar är polyoximetylen (POM).

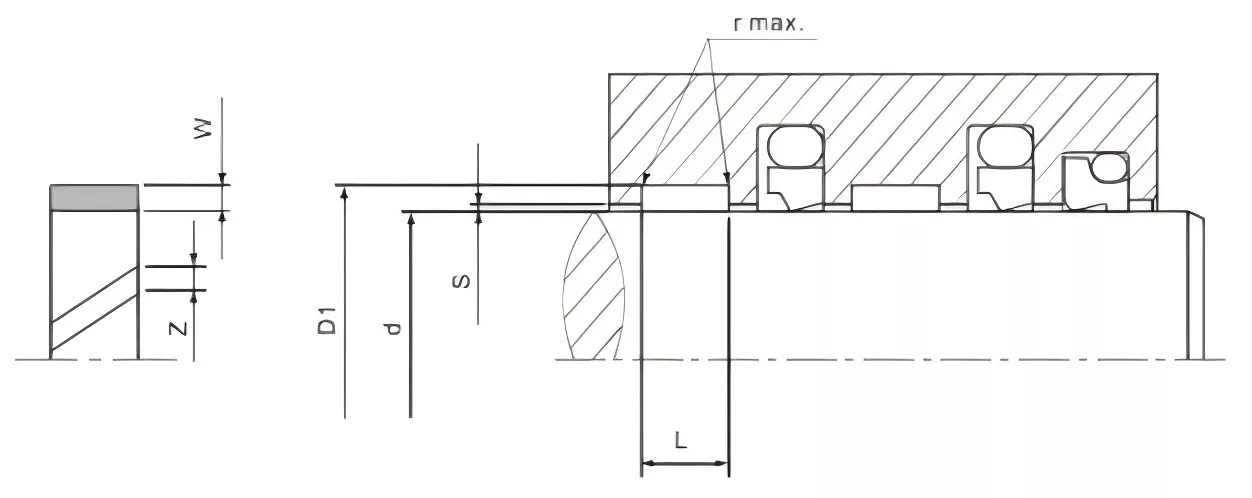

Spårytegenskaper

Specifikation

Begränsa clearance s

Få ett citat nu

Fylld med PTFE

Drag

Icke-metalliskt guidebälte för kolvstång, tillgängligt i färdiga och på plats och skärningstyper på plats

▶Material

-Kläderbeständig ring är PTFE-bronskomposit

▶Prestanda

Icke-metalliskt styrelement för kolvstång, också lämpligt för ISO10766 Standardhålrum.

-Metal/plastmaterialparning förhindrar "blockering" och "anfall" begränsad lastkapacitet (material);

-Low friktion, inget pinne-slip-fenomen; Lämplig för torra löpande arbetsförhållanden med dålig smörjning;

-Bo vibrationsdämpning (radiell vibration);

-Kan run-in möjliga utländska föroreningar;

-Guide Ring Corner-rundning förhindrar kantspruppsträngsprutning "vid det halvcirkulära hörnet av kavitetsspåret.

> Arbetsvillkor

Linjär hastighet: ≤15 m/s;

Lastkapacitet: ≤15 N/mm2, vid 20 ℃; <7,5N/, 80 ℃; <5N/mm2, vid 120C. Maximal driftstemperatur: -60 ° C ~+150 ° C (200 ° C).

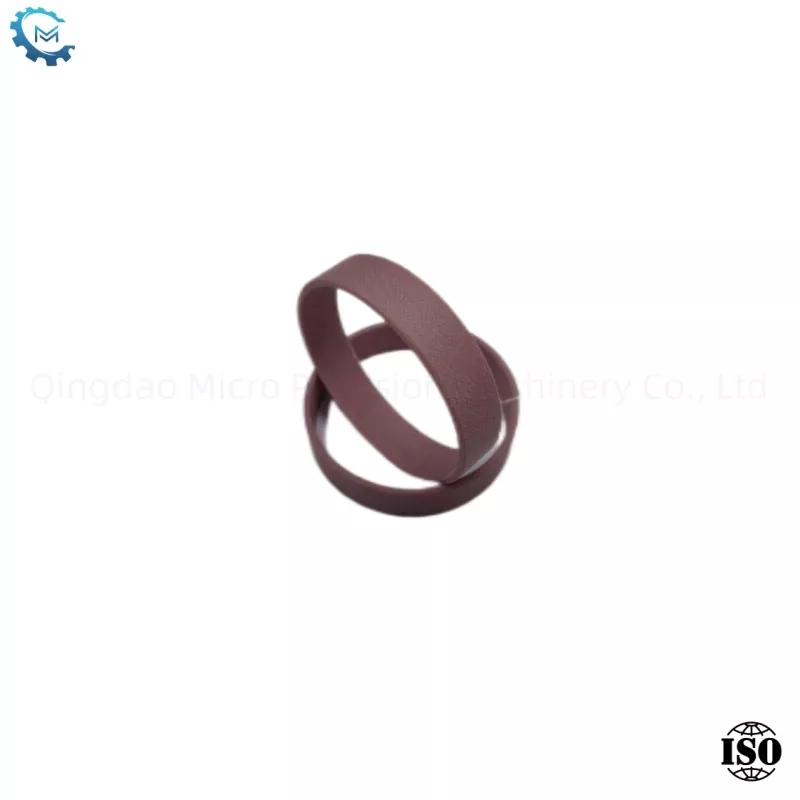

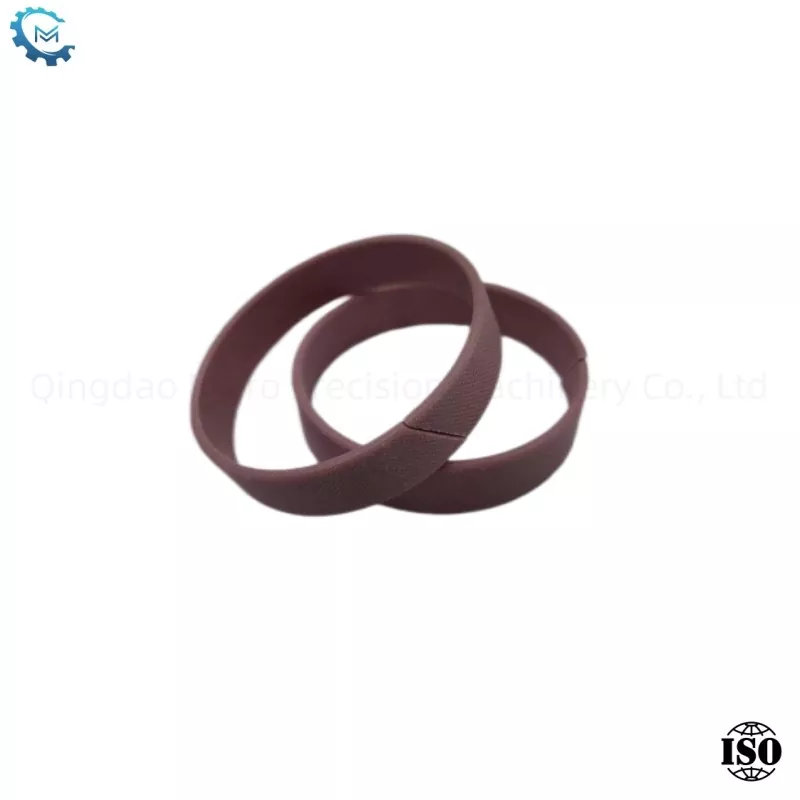

Fenolduk

▶Drag

Icke-metalliskt guidelement för kolv.

▶Material

-Kläderbeständig ring är fenolduk

▶Prestanda

Används som icke-metalliskt styrelement för kolvstång, också lämpligt för IS010766 Standardhålrum.

-Metal/plastmaterialparning förhindrar "blockering" och "anfall" fenomen;

-Hög belastningsförmåga, elastisk innan du når spröd arbetstemperatur;

-Guide Ring Corner Rounding förhindrar kant extrudering "extrudering" vid det halvcirkulära hörnet av kavitetsspåret.

▶Arbetsvillkor

Linjehastighet: <1 m/s

Lastkapacitet: <50N/mm2, under 120C Maximal arbetstemperatur: -60 ℃ ~+120 ° C
